第四章调度子系统

4.1 操作系统原理：CPU 调度的本质

4.1.1 为什么需要调度

在单 CPU 系统中，同一时刻只能有一个进程在运行。但系统中通常有多个进程同时存在（有的在计算，有的在等待 IO，有的在睡眠）。CPU 调度（CPU Scheduling）决定在任意时刻哪个进程占用 CPU，是操作系统实现多任务的核心机制。

调度的目标是在多个相互竞争的进程之间公平分配 CPU 时间，同时兼顾以下指标：

CPU 利用率：CPU 尽可能保持忙碌，不空闲。
吞吐量：单位时间内完成的进程数。
周转时间：从进程提交到完成的总时间。
等待时间：进程在就绪队列中等待的时间。
响应时间：从提交请求到产生第一个响应的时间（对交互系统尤为重要）。
公平性：每个进程获得合理的 CPU 份额，不饿死。

这些目标往往相互冲突（如高响应时间要求频繁切换，而高吞吐量要求减少切换），调度器需要在它们之间权衡。

4.1.2 调度算法的演进

操作系统调度算法经历了长期演进：

先来先服务（FCFS）：按到达顺序调度，简单但平均等待时间长，护航效应（短作业被长作业阻塞）。
短作业优先（SJF）：优先调度预计运行时间最短的作业，平均等待时间最优，但需要预知运行时间，长作业可能饿死。
时间片轮转（RR）：每个进程分配固定时间片，用完则排队到队尾，公平但上下文切换开销大，时间片大小难以选择。
优先级调度：每个进程有优先级，高优先级优先调度，可能导致低优先级饿死（需要老化机制）。
多级反馈队列（MLFQ）：多个队列，不同优先级和时间片，进程根据行为动态调整队列，兼顾响应性和吞吐量。

Linux 的 CFS（完全公平调度器）是一种创新的调度算法，不使用传统的时间片，而是通过虚拟运行时间实现公平性。

4.1.3 抢占式调度与非抢占式调度

非抢占式（Non-preemptive）：进程一旦获得 CPU，就一直运行直到完成或主动放弃（睡眠/等待 IO）。实现简单但响应性差，不适合交互系统。
抢占式（Preemptive）：调度器可以在进程运行中途强制切换 CPU 给更高优先级的进程。响应性好但需要处理同步问题（临界区保护）。

Linux 是抢占式内核（CONFIG_PREEMPT），即使在内核态运行（除了持有自旋锁的临界区）也可以被抢占。

4.2 Linux 调度器架构：调度类

4.2.1 模块化调度类设计

Linux 调度器采用模块化设计，通过调度类（sched_class）实现调度策略的可插拔。每个调度类实现一组操作函数，不同类型的进程使用不同的调度类。

源码位置：include/linux/sched.h

struct sched_class {
    const struct sched_class *next;  /* 指向下一个调度类（按优先级从高到低链接） */

    /* 将任务加入运行队列 */
    void (*enqueue_task)(struct rq *rq, struct task_struct *p, int flags);
    /* 从运行队列移除任务 */
    void (*dequeue_task)(struct rq *rq, struct task_struct *p, int flags);
    /* 任务主动让出 CPU */
    void (*yield_task)(struct rq *rq);
    /* 检查是否需要抢占当前进程 */
    void (*check_preempt_curr)(struct rq *rq, struct task_struct *p, int flags);
    /* 选择下一个要运行的任务 */
    struct task_struct *(*pick_next_task)(struct rq *rq);
    /* 将当前任务放回队列 */
    void (*put_prev_task)(struct rq *rq, struct task_struct *p);
    /* 设置当前任务 */
    void (*set_curr_task)(struct rq *rq);
    /* 时钟中断中调用，更新任务时间统计，检查是否需要抢占 */
    void (*task_tick)(struct rq *rq, struct task_struct *p, int queued);
    /* 新进程创建时的初始化 */
    void (*task_fork)(struct task_struct *p);
    /* 任务从一个 CPU 迁移到另一个 CPU */
    void (*task_migrated)(struct task_struct *p, int new_cpu);
    /* ... */
};

4.2.2 五种调度类

Linux 内核定义了五种调度类，按优先级从高到低排列：

调度类	优先级	适用进程	调度策略	源码文件
`stop_sched_class`	最高	停机任务（migration/stop）	强制抢占，运行时其他任务无法运行	`kernel/sched/stop_task.c`
`dl_sched_class`	高	截止时间任务	Earliest Deadline First（最早截止时间优先）	`kernel/sched/deadline.c`
`rt_sched_class`	中高	实时任务	SCHED_FIFO（先进先出）/ SCHED_RR（时间片轮转）	`kernel/sched/rt.c`
`fair_sched_class`	中（默认）	普通任务	CFS 完全公平调度	`kernel/sched/fair.c`
`idle_sched_class`	最低	空闲任务（swapper）	仅在无其他任务时运行	`kernel/sched/idle.c`

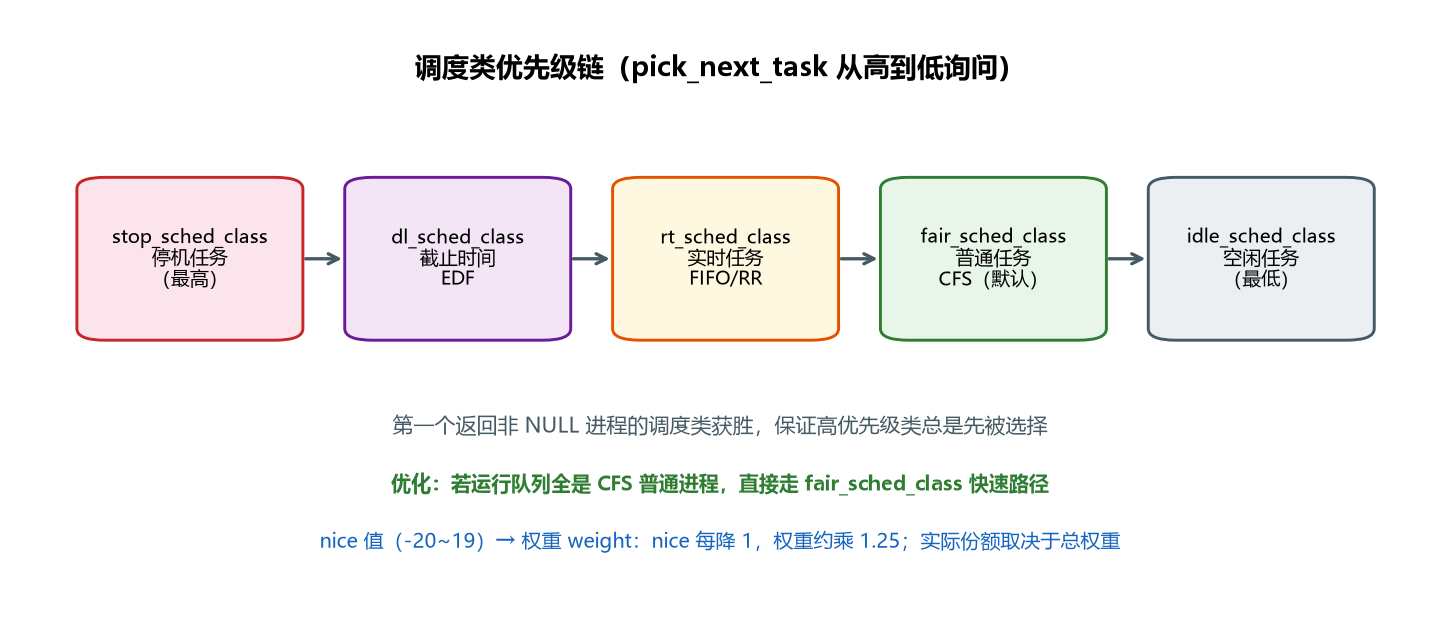

调度类的链接顺序：所有调度类通过 next 指针链接成一个链表，从高优先级到低优先级：

stop_sched_class → dl_sched_class → rt_sched_class → fair_sched_class → idle_sched_class → NULL

4.2.3 调度策略与 nice 值

用户态可以通过 sched_setscheduler() 设置进程的调度策略：

策略	调度类	说明
`SCHED_NORMAL`（`SCHED_OTHER`）	fair	普通进程，CFS 调度，默认策略
`SCHED_BATCH`	fair	批处理进程，CFS 调度，降低抢占频率，适合 CPU 密集型后台任务
`SCHED_IDLE`	fair	极低权重的 CFS 策略；普通 fair 任务存在时通常很难获得 CPU，但并非只有系统完全空闲才允许运行
`SCHED_FIFO`	rt	实时先进先出，无时间片，高优先级可抢占，同优先级按 FIFO
`SCHED_RR`	rt	实时时间片轮转，有时间片，用完后排队到同优先级队尾
`SCHED_DEADLINE`	dl	截止时间调度，基于 EDF 算法

nice 值：对于普通进程（SCHED_NORMAL），通过 nice()/setpriority() 设置 nice 值，范围 -20（最高优先级）到 19（最低优先级），默认 0。nice 值决定进程的权重（weight），权重影响 CFS 中虚拟运行时间的增长速度。

权重与 nice 值的对应关系（kernel/sched/core.c 中的 sched_prio_to_weight 数组）：

nice	权重 weight	相对 nice=0 的倍数
-20	88761	约 86.7
-10	9548	约 9.3
0	1024	1（基准）
10	110	约 0.11
19	15	约 0.015

nice 每降低 1，权重大约乘以 1.25。某个实体的实际 CPU 份额等于其权重在全部可运行实体总权重中的占比，因此不能把权重倍率直接理解成固定增加 25 个百分点。

这个等比关系是刻意设计的（见 Documentation/scheduler/sched-nice-design.rst），目的是让 nice 成为一个"相对"量：两个进程无论绝对 nice 处在哪个档位，只要相差 1，它们之间的 CPU 分配比例就固定约为 55%∶45%（1.25∶1）。于是 nice +10 对 +11、和 nice -5 对 -4 的分配结果完全相同，用 nice(+1) 调整的效果与当前所处档位无关。也正因为是等比（指数）关系，最末端 nice +19 的权重只有 15，与 nice 0 竞争时大约只能拿到 1.5% 的 CPU；而 SCHED_IDLE 比 nice +19 还弱，但它仍属于 fair 调度类；内核让它保留极小权重，而不是等到系统绝对空闲才允许运行，这也避免了持锁任务因完全得不到 CPU 而放大优先级反转。

4.3 运行队列：`struct rq`

4.3.1 每 CPU 运行队列

源码位置：kernel/sched/sched.h

每个 CPU 维护一个运行队列 rq，是该 CPU 上所有可运行进程的容器。使用每 CPU 队列避免了全局锁竞争。

struct rq {
    raw_spinlock_t __lock;          /* 运行队列锁 */
    unsigned int nr_running;        /* 可运行进程总数 */
    u64 nr_switches;                /* 上下文切换次数 */
    struct task_struct *curr;        /* 当前运行的进程 */
    struct task_struct *idle;        /* 该 CPU 的 idle 进程（swapper） */
    struct task_struct *stop;        /* 该 CPU 的 stop 进程 */

    u64 clock;                       /* 运行队列时钟（单调递增） */
    u64 clock_task;                  /* 任务时钟（扣除了 irq 时间） */

    /* 各调度类的运行队列 */
    struct cfs_rq cfs;               /* CFS 运行队列 */
    struct rt_rq rt;                  /* 实时运行队列 */
    struct dl_rq dl;                  /* 截止时间运行队列 */

    /* 负载均衡相关（SMP） */
    struct sched_domain __rcu *sd;    /* 当前 CPU 所属调度域 */
    unsigned long cpu_capacity;      /* CPU 计算容量（考虑频率/大小核） */
    struct sched_avg avg_rt, avg_dl; /* RT、DL 类的 PELT 平均负载 */
    int cpu;                         /* 该运行队列所属 CPU 编号 */

    /* 统计信息 */
    atomic_t nr_iowait;               /* 等待 IO 的进程数 */
    unsigned long nr_uninterruptible;  /* 不可中断睡眠的进程数 */
    /* ... */
};

4.3.2 CFS 运行队列：`struct cfs_rq`

struct cfs_rq {
    struct load_weight load;        /* 队列中所有实体的总权重 */
    unsigned int nr_running;         /* 可运行实体数量 */
    unsigned int h_nr_running;       /* 层次化的可运行数量（含组调度） */

    u64 exec_clock;                  /* 队列执行时钟 */
    u64 min_vruntime;                 /* 队列中最小的 vruntime（用于新进程初始化） */

    struct rb_root_cached tasks_timeline;  /* 红黑树（按 vruntime 排序，缓存最左节点） */
    struct sched_entity *curr;        /* 当前运行的实体 */
    struct sched_entity *next;        /* 唤醒优化：优先挑选的 buddy 实体 */
    struct sched_entity *last;        /* 刚被换下、短期内避免重选的 buddy 实体 */
    struct sched_entity *skip;        /* 显式跳过的实体（如 sched_yield） */

    struct sched_avg avg;             /* PELT 负载跟踪（runnable/util 平均） */
    /* ... 组调度、带宽控制、统计信息 */
};

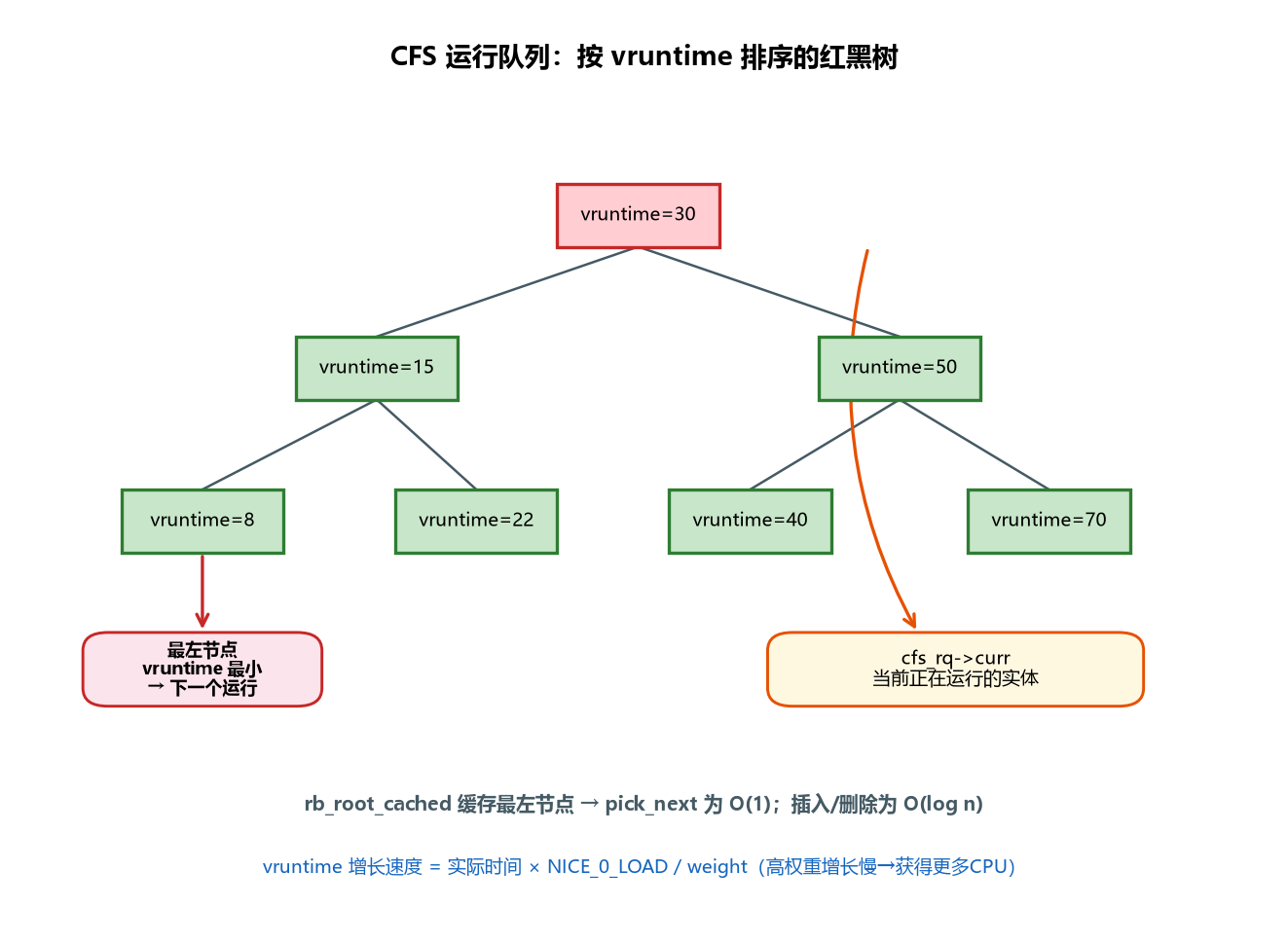

rb_root_cached 的设计：普通红黑树 rb_root 的最小值查找需要 O(log n)。CFS 频繁需要查找最小 vruntime 的实体，因此使用 rb_root_cached，额外缓存了最左节点（最小值），使得最小值查找变为 O(1)。这是一个重要的性能优化。

4.4 CFS 完全公平调度器

4.4.1 CFS 的核心思想

CFS（Completely Fair Scheduler）从 2.6.23 版本开始引入，取代了之前的 O(1) 调度器。它的基本思路是：

让每个进程获得公平的 CPU 时间份额。

传统调度器常为进程分配离散的固定时间片。CFS 不采用“每个优先级绑定一个固定时间片”的模型，而是用虚拟运行时间（virtual runtime, vruntime）排序，并根据目标调度周期和权重动态算出本轮理想运行时长：

每个可运行的进程维护一个 vruntime，记录它已经"公平地"运行了多久。
进程实际运行时，vruntime 随实际运行时间增加，但增加的速度与进程的权重（weight）成反比：
- 高权重（高优先级，nice 值低）进程：vruntime 增长慢 → 获得更多 CPU 时间。
- 低权重进程：vruntime 增长快 → 获得更少 CPU 时间。
CFS 以 vruntime 最小的实体为主要候选；实际选择还会受 buddy 提示、调度粒度和层次化组调度等逻辑影响。

公式：

vruntime += delta_exec * NICE_0_LOAD / weight

其中 delta_exec 是实际运行时间，NICE_0_LOAD 是 nice=0 进程的权重（1024）。

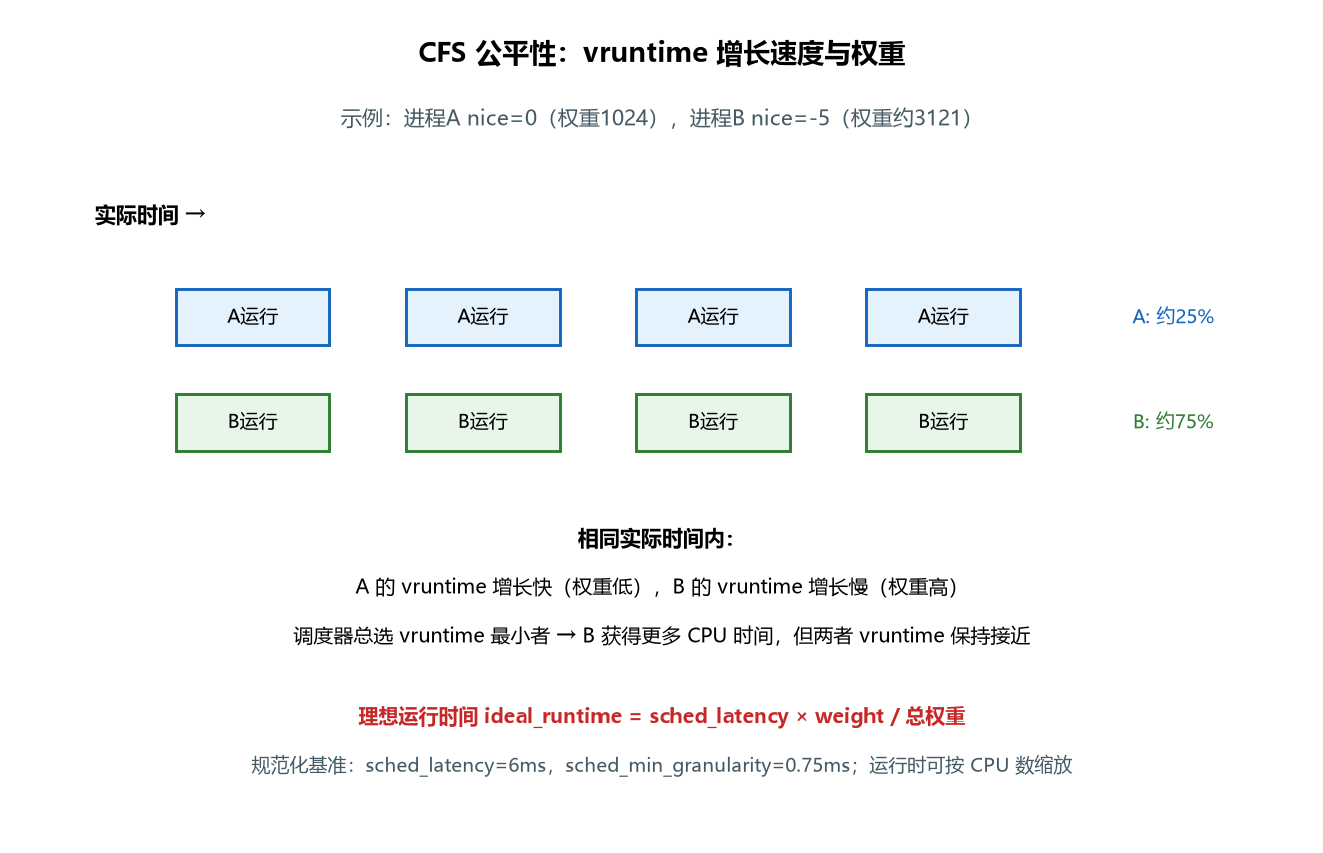

公平性的直观理解：假设两个 nice=0 的进程（权重相同），它们的 vruntime 增长速度相同。在负载稳定且没有其他约束时，CFS 会围绕较小 vruntime 的实体调度，因此两个进程长期各获得约 50% 的 CPU 时间。这里的公平是按权重统计意义上的近似公平，不表示每个瞬间都严格交替。

如果一个进程 nice=-5（权重 3121，约为 nice=0 的 3.05 倍），它的 vruntime 增长速度约为另一个的 1/3。为了让两者 vruntime 保持接近，高权重进程需要运行约 3 倍的时间——它获得约 75% 的 CPU 时间，另一个获得约 25%。这就是按权重分配 CPU 时间的含义。

4.4.2 调度实体：`struct sched_entity`

源码位置：include/linux/sched.h

CFS 不直接操作 task_struct，而是通过调度实体（sched_entity）。这是为了支持组调度（Group Scheduling）：不仅单个进程可以是调度实体，一个进程组（cgroup）也可以是调度实体，组内的进程再在组内竞争。

struct sched_entity {
    struct load_weight load;       /* 权重（由 nice 值决定） */
    struct rb_node run_node;        /* 在红黑树中的节点 */
    struct list_head group_node;    /* 组调度链表节点 */
    unsigned int on_rq;             /* 是否在运行队列上 */

    u64 exec_start;                 /* 本次运行开始时间（实际时间） */
    u64 sum_exec_runtime;           /* 累计实际运行时间 */
    u64 vruntime;                   /* 虚拟运行时间（CFS 核心） */
    u64 prev_sum_exec_runtime;      /* 上一次切换时的累计运行时间 */

    u64 nr_migrations;              /* CPU 迁移次数 */
    struct sched_statistics statistics;  /* 统计信息（等待时间、运行时间等） */

    /* 组调度相关 */
    struct sched_entity *parent;    /* 父调度实体 */
    struct cfs_rq *cfs_rq;          /* 所属的 CFS 运行队列 */
    struct cfs_rq *my_q;            /* 如果是组实体，指向组内的 CFS 队列 */
};

task_struct 中嵌入了 struct sched_entity se，CFS 通过 se 调度，通过 container_of(se, struct task_struct, se) 可以从 se 找到所属的 task_struct。

4.4.3 更新当前进程的 vruntime：`update_curr()`

源码位置：kernel/sched/fair.c

update_curr() 是 CFS 中最核心的函数之一，在进程运行过程中被频繁调用（时钟中断、调度、入队出队时），更新当前进程的实际运行时间和虚拟运行时间。

static void update_curr(struct cfs_rq *cfs_rq)
{
    struct sched_entity *curr = cfs_rq->curr;
    u64 now = rq_clock_task(rq_of(cfs_rq));  /* 当前时间（队列时钟） */
    u64 delta_exec;

    if (unlikely(!curr))
        return;

    /* 1. 计算本次运行的实际时间增量 */
    delta_exec = now - curr->exec_start;
    if (unlikely((s64)delta_exec <= 0))
        return;

    /* 2. 更新运行开始时间 */
    curr->exec_start = now;

    /* 3. 累计实际运行时间 */
    curr->sum_exec_runtime += delta_exec;

    /* 4. 核心：更新虚拟运行时间
          vruntime += delta_exec * NICE_0_LOAD / weight */
    curr->vruntime += calc_delta_fair(delta_exec, curr);

    /* 5. 更新队列的 min_vruntime */
    update_min_vruntime(cfs_rq);

    /* 6. 统计信息更新（schedstat、cgroup 计费等） */
    if (entity_is_task(curr)) {
        struct task_struct *curtask = task_of(curr);
        trace_sched_stat_runtime(curtask, delta_exec, curr->vruntime);
        cgroup_account_cputime(curtask, delta_exec);
        account_group_exec_runtime(curtask, delta_exec);
    }

    account_cfs_rq_runtime(cfs_rq, delta_exec);
}

calc_delta_fair() 的实现：

static inline u64 calc_delta_fair(u64 delta, struct sched_entity *se)
{
    if (unlikely(se->load.weight != NICE_0_LOAD))
        delta = __calc_delta(delta, NICE_0_LOAD, &se->load);
    return delta;
}

对于 nice=0 的进程（weight=1024=NICE_0_LOAD），vruntime 增长速度等于实际时间。对于其他 nice 值，按权重比例调整。

update_min_vruntime() 的作用： cfs_rq->min_vruntime 是队列中所有实体的最小 vruntime（单调递增，不会倒退）。它的作用是为新唤醒的进程提供一个合理的 vruntime 初始值（避免新进程因为睡眠太久而 vruntime 过小，一醒来就长时间占用 CPU）。

4.4.4 入队：`enqueue_entity()`

当进程变为可运行（被唤醒、fork 完成、从睡眠中唤醒）时，调用 enqueue_entity() 将其加入 CFS 红黑树：

enqueue_entity(struct cfs_rq *cfs_rq, struct sched_entity *se, int flags)
{
    /* 1. 先更新当前进程的 vruntime（保证时间统计准确） */
    update_curr(cfs_rq);

    /* 2. 更新实体的权重（如果 nice 值改变了） */
    update_load_set(&se->load, se->load.weight);

    /* 3. 新唤醒的进程需要修正 vruntime */
    if (flags & ENQUEUE_WAKEUP) {
        place_entity(cfs_rq, se, 0);
        /* place_entity 将 se->vruntime 设置为 max(se->vruntime, cfs_rq->min_vruntime)
           避免睡眠太久的进程 vruntime 过小 */
    }

    /* 4. 统计等待时间 */
    if (schedstat_enabled()) {
        update_stats_enqueue(cfs_rq, se);
        check_spread(cfs_rq, se);
    }

    /* 5. 加入红黑树 */
    if (se != cfs_rq->curr)
        __enqueue_entity(cfs_rq, se);
    /* __enqueue_entity 将 se 插入红黑树（按 vruntime 排序），
       并更新 rb_root_cached 的最左节点缓存 */

    cfs_rq->nr_running++;
    se->on_rq = 1;

    /* 6. 层次化任务数在 enqueue_task_fair() 遍历调度实体时更新 */
    /* cfs_rq->h_nr_running++ */
}

place_entity() 的重要性：如果一个进程睡眠了很长时间（如等待用户输入），它的 vruntime 会停留在睡眠前的值。当它被唤醒时，如果直接使用原来的 vruntime，它可能比队列中其他进程的 vruntime 小很多，导致它一醒来就长时间独占 CPU（因为 CFS 总是选 vruntime 最小的）。

place_entity() 解决这个问题：将新唤醒进程的 vruntime 调整为 max(原 vruntime, cfs_rq->min_vruntime - 唤醒补偿)。这样新唤醒进程不会因为睡眠而获得过多的 CPU 时间，同时给予一定的唤醒补偿（交互进程唤醒后能较快响应）。

4.4.5 出队：`dequeue_entity()`

当进程从可运行状态变为不可运行（睡眠、等待、退出）时，调用 dequeue_entity() 从红黑树移除：

dequeue_entity(struct cfs_rq *cfs_rq, struct sched_entity *se, int flags)
{
    update_curr(cfs_rq);  /* 先更新当前进程的时间 */

    /* 更新统计信息 */
    if (schedstat_enabled())
        update_stats_dequeue(cfs_rq, se, flags);

    /* 从红黑树移除 */
    if (se != cfs_rq->curr)
        __dequeue_entity(cfs_rq, se);

    se->on_rq = 0;
    cfs_rq->nr_running--;

    /* 更新 min_vruntime（如果移除的是最小 vruntime 的实体） */
    update_min_vruntime(cfs_rq);

    /* 层次化任务数在 dequeue_task_fair() 中更新：cfs_rq->h_nr_running-- */
}

4.4.6 选择下一个进程：`pick_next_entity()`

static struct sched_entity *pick_next_entity(struct cfs_rq *cfs_rq)
{
    struct sched_entity *se = __pick_first_entity(cfs_rq);
    /* __pick_first_entity 返回红黑树的最左节点（vruntime 最小） */

    struct sched_entity *left = se;

    /* 如果当前进程的 vruntime 比树中最小的还小，继续运行当前进程 */
    if (se && cfs_rq->curr && entity_before(cfs_rq->curr, se))
        se = cfs_rq->curr;

    /* 检查是否需要" Buddy" 调度（缓存友好性优化） */
    if (cfs_rq->next && se == cfs_rq->next) {
        /* 优先选择缓存热的进程 */
    }

    return se;
}

pick_next_entity() 的逻辑很简单：选择红黑树中 vruntime 最小的实体。但有一个优化：如果当前正在运行的进程的 vruntime 比树中最小的还小（说明当前进程刚开始运行不久），则继续运行当前进程，避免不必要的上下文切换。

4.4.7 周期性调度：`task_tick_fair()` → `check_preempt_tick()`

系统定时器每 HZ 次/秒（通常 250 或 1000）触发一次时钟中断，在时钟中断中调用调度类的 task_tick 方法，检查当前进程是否应该被抢占。

static void task_tick_fair(struct rq *rq, struct task_struct *curr, int queued)
{
    struct cfs_rq *cfs_rq = cfs_rq_of(&curr->se);

    /* 更新当前进程的 vruntime */
    update_curr(cfs_rq);

    /* 检查是否需要抢占当前进程 */
    if (cfs_rq->nr_running > 1)
        check_preempt_tick(cfs_rq, &curr->se);
}

check_preempt_tick() 详解：

static void check_preempt_tick(struct cfs_rq *cfs_rq, struct sched_entity *curr)
{
    unsigned long ideal_runtime, delta_exec;
    struct sched_entity *se;

    /* 1. 计算当前进程的理想运行时间
          ideal_runtime = sched_latency * weight / total_weight */
    ideal_runtime = sched_slice(cfs_rq, curr);

    /* 2. 计算当前进程本次已经运行的时间 */
    delta_exec = curr->sum_exec_runtime - curr->prev_sum_exec_runtime;

    /* 3. 如果实际运行时间超过了理想运行时间，触发抢占 */
    if (delta_exec > ideal_runtime) {
        resched_curr(rq_of(cfs_rq));
        /* 设置 TIF_NEED_RESCHED 标志，在中断返回时触发调度 */
        return;
    }

    /* 4. 即使没超过理想时间，如果红黑树中最小 vruntime 的进程
          比当前进程的 vruntime 小超过一个理想时间片，也触发抢占 */
    se = __pick_first_entity(cfs_rq);
    if (se && delta_exec > (sched_min_granularity / 2) &&
        entity_before(se, curr)) {
        /* 计算 vruntime 差距，如果差距足够大则抢占 */
        if (curr->vruntime - se->vruntime > ideal_runtime)
            resched_curr(rq_of(cfs_rq));
    }
}

调度参数：

源码中的规范化基准值是 sched_latency = 6ms、sched_min_granularity = 0.75ms、sched_wakeup_granularity = 1ms。
默认 SCHED_TUNABLESCALING_LOG 会根据在线 CPU 数（最多按 8 个 CPU 计）乘以 1 + ilog2(ncpus)，因此运行时有效值可能高于上述基准。
sched_nr_latency 由有效的 sched_latency / sched_min_granularity 得到，初始比值为 8。__sched_period() 在可运行实体较少时返回有效 sched_latency；超过阈值后返回 nr_running × sched_min_granularity。

理想运行时间的计算：

ideal_runtime = sched_latency * weight / total_weight

即按权重比例分配调度延迟内的 CPU 时间。高权重进程获得更长的理想运行时间。

4.4.8 CFS 的唤醒抢占：`check_preempt_wakeup()`

当一个进程被唤醒时，如果它的优先级（vruntime）比当前运行的进程高，CFS 会立即抢占当前进程：

static void check_preempt_wakeup(struct rq *rq, struct task_struct *p, int wake_flags)
{
    struct task_struct *curr = rq->curr;
    struct sched_entity *se = &curr->se, *pse = &p->se;

    /* 如果当前进程是 idle 进程，直接抢占 */
    if (unlikely(task_has_idle_policy(curr)))
        goto preempt;

    /* 更新当前进程的 vruntime */
    update_curr(cfs_rq_of(se));

    /* 如果新唤醒进程的 vruntime 大于等于当前进程，不抢占 */
    if (entity_before(se, pse))
        return;

    /* 唤醒粒度检查：避免频繁的唤醒抢占
       如果当前进程运行时间不足 wakeup_granularity，不抢占 */
    if (sched_feat(NEXT_BUDDY) && !(wake_flags & WF_FORK)) {
        /* 设置 next buddy，下一次调度时优先选择 */
        set_next_buddy(pse);
    }

    /* 检查唤醒粒度 */
    if (wakeup_preempt_entity(se, pse) == 1) {
        /* vruntime 差距超过唤醒粒度，抢占 */
        goto preempt;
    }
    return;

preempt:
    resched_curr(rq);  /* 设置需要调度标志 */
}

唤醒粒度（sched_wakeup_granularity，规范化基准值 1ms，运行时同样受 tunable scaling 影响）：新唤醒进程的 vruntime 必须比当前进程小超过唤醒粒度才触发抢占。这避免了频繁的唤醒抢占（如一个进程频繁唤醒另一个进程导致大量上下文切换）。

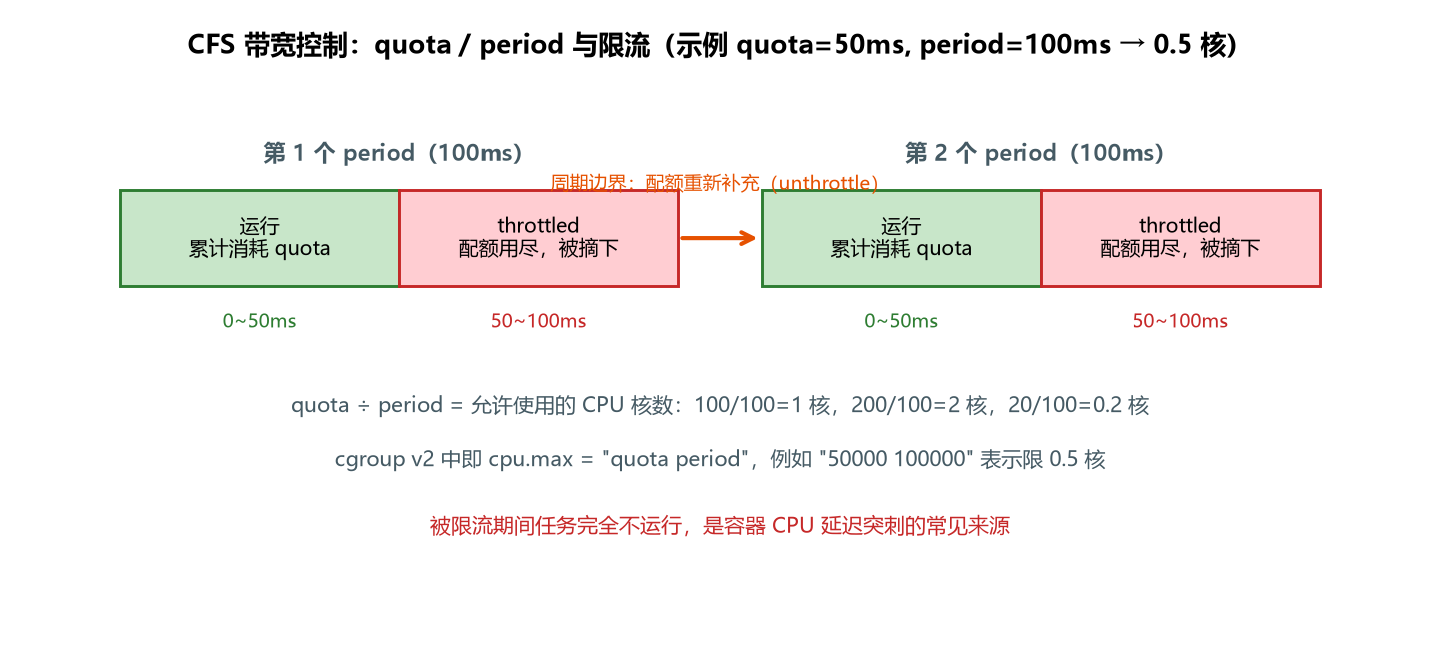

4.4.9 CFS 带宽控制：给一组进程限 CPU

前面的 CFS 只保证"可运行进程之间按权重公平地分 CPU"，并不限制一组进程最多能用多少。在容器、多租户场景下，往往需要"这个 cgroup 最多用 0.5 个核"。CFS 带宽控制（CFS Bandwidth Control，CONFIG_FAIR_GROUP_SCHED 的扩展，见 Documentation/scheduler/sched-bwc.rst）负责这件事。

它用"配额 + 周期"（quota / period）模型描述上限：

cpu.cfs_period_us：统计周期长度，默认 100ms（cgroup v2 里对应 cpu.max 的第二个数）。
cpu.cfs_quota_us：一个周期内该组最多能运行的时间，默认 -1 表示不限制。
周期内组内进程把 quota 用完后会被限流（throttle），从运行队列摘下、不再被调度，直到下个周期开始、配额重新补充才恢复（unthrottle）。

quota 与 period 的比值就是允许使用的 CPU 核数：

quota = period（如都是 100ms）：平均最多 1 个核。
quota = 2 × period：最多 2 个核（可在两个核上同时跑满）。
quota = 0.2 × period（period 100ms、quota 20ms）：最多 0.2 个核。

为降低多核间全局记账的锁竞争，配额不是逐 tick 下发，而是按"片"（slice）从全局池批量拨给每个 CPU 的本地运行队列，片大小由 sched_cfs_bandwidth_slice_us 控制（默认 5ms）。

这套机制正是 Docker/Kubernetes --cpus、cgroup v2 cpu.max 的底层：cpu.max = "50000 100000" 表示每 100ms 周期最多跑 50ms，即限 0.5 个核。被限流时任务会周期性"卡住"，是容器里 CPU 延迟突刺的常见来源，排查时可看 cgroup 下的 cpu.stat（nr_periods、nr_throttled、throttled_time 分别是周期数、被限流次数、累计被限流时长）。

4.5 调度主流程：`schedule()` → `__schedule()`

4.5.1 调度的入口

调度可以被主动触发或被动触发：

主动调度：

进程调用 schedule() 主动让出 CPU（如等待信号量、等待队列时）。
yield() 系统调用。

被动调度（抢占）：

时钟中断中 check_preempt_tick() 发现时间片用完，设置 TIF_NEED_RESCHED。
进程唤醒高优先级进程，check_preempt_wakeup() 设置 TIF_NEED_RESCHED。
系统调用/中断返回时检查 TIF_NEED_RESCHED，如果设置则调用 schedule()。

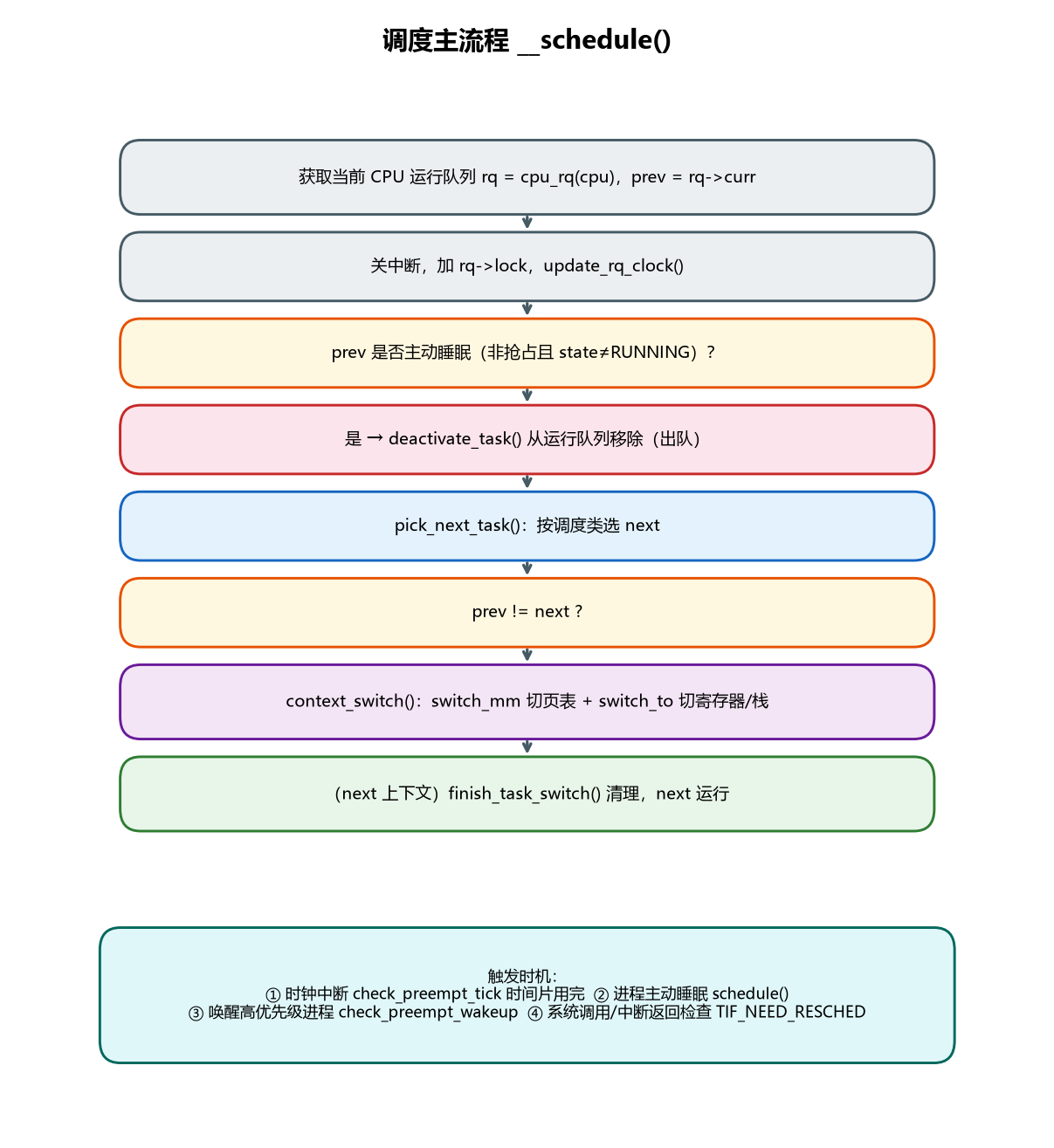

4.5.2 `__schedule()` 详解

源码位置：kernel/sched/core.c

static void __sched notrace __schedule(unsigned int sched_mode)
{
    struct task_struct *prev, *next;
    unsigned long *switch_count;
    unsigned long prev_state;
    struct rq_flags rf;
    struct rq *rq;
    int cpu;

    /* 1. 获取当前 CPU 的运行队列和当前进程 */
    cpu = smp_processor_id();
    rq = cpu_rq(cpu);
    prev = rq->curr;

    /* 2. 清除高精度定时器 */
    if (sched_feat(HRTICK) || sched_feat(HRTICK_DL))
        hrtick_clear(rq);

    /* 3. 关中断，加运行队列锁 */
    local_irq_disable();
    rcu_note_context_switch(!!sched_mode);
    rq_lock(rq, &rf);
    smp_mb__after_spinlock();

    /* 4. 更新运行队列时钟 */
    rq->clock_update_flags <<= 1;
    update_rq_clock(rq);

    switch_count = &prev->nivcsw;  /* 非自愿切换计数 */

    /* 5. 处理当前进程的状态 */
    prev_state = READ_ONCE(prev->__state);
    if (!(sched_mode & SM_MASK_PREEMPT) && prev_state) {
        /* 非抢占式调度（主动睡眠）且当前进程不在 RUNNING 状态 */
        if (signal_pending_state(prev_state, prev)) {
            /* 有挂起信号，将进程状态改为 RUNNING，不睡眠 */
            WRITE_ONCE(prev->__state, TASK_RUNNING);
        } else {
            /* 真正睡眠：从运行队列移除 */
            prev->sched_contributes_to_load =
                (prev_state & TASK_UNINTERRUPTIBLE) &&
                !(prev_state & TASK_NOLOAD) &&
                !(prev->flags & PF_FROZEN);

            if (prev->sched_contributes_to_load)
                rq->nr_uninterruptible++;

            /* 从运行队列移除（deactivate_task → dequeue_entity） */
            deactivate_task(rq, prev, DEQUEUE_SLEEP | DEQUEUE_NOCLOCK);

            if (prev->in_iowait) {
                atomic_inc(&rq->nr_iowait);
                delayacct_blkio_start();
            }
        }
        switch_count = &prev->nvcsw;  /* 自愿切换计数 */
    }

    /* 6. 核心：选择下一个要运行的进程 */
    next = pick_next_task(rq, prev, &rf);
    /* pick_next_task 内部会调用 put_prev_task（将当前进程放回队列）
       然后按调度类优先级选择下一个进程 */

    clear_tsk_need_resched(prev);  /* 清除需要调度标志 */

    if (likely(prev != next)) {
        /* 7. 进程切换：执行上下文切换 */
        rq->nr_switches++;
        rq->curr = next;
        ++*switch_count;

        RCU_INIT_POINTER(rq->curr, next);
        rq = context_switch(rq, prev, next, &rf);
        /* context_switch 内部：
           - switch_mm() 切换页表
           - switch_to() 切换寄存器和栈
           switch_to 之后，当前执行流已经是 next：
           下面的代码在 next 被切换回来后执行（通过 finish_task_switch） */
    } else {
        /* 没有切换，仍然运行当前进程 */
        rq_unlock_irq(rq, &rf);
    }

    /* 8. （在 next 上下文中执行）完成切换后的清理 */
    balance_callback(rq);  /* 负载均衡回调 */
}

4.5.3 `pick_next_task()`：按调度类优先级选择

pick_next_task(struct rq *rq, struct task_struct *prev, struct rq_flags *rf)
{
    const struct sched_class *class;
    struct task_struct *p;

    /* 优化快速路径：如果所有可运行进程都是 CFS 普通进程，
       直接调用 fair_sched_class.pick_next_task，避免遍历所有调度类 */
    if (likely(prev->sched_class <= &fair_sched_class &&
               rq->nr_running == rq->cfs.h_nr_running)) {
        p = fair_sched_class.pick_next_task(rq);
        if (p) return p;
        /* 如果 CFS 没有可运行进程，继续往下找（可能是 idle） */
    }

    /* 通用路径：从最高优先级调度类开始遍历 */
    for_each_class(class) {
        p = class->pick_next_task(rq);
        if (p) return p;
    }

    /* 所有调度类都没有可运行进程，返回 idle 进程 */
    return rq->idle;
}

for_each_class 宏：从 stop_sched_class 开始，沿 next 指针遍历到 idle_sched_class。第一个返回非 NULL 的调度类的进程被选中。这保证了高优先级调度类的进程总是优先于低优先级调度类的进程。

4.5.4 `finish_task_switch()`：切换后的清理

context_switch() 中的 switch_to() 切换了执行流，被切换出去的进程（prev）在将来被重新调度回来时，会从 switch_to 的返回点继续执行。此时需要执行 finish_task_switch() 完成清理：

static struct rq *finish_task_switch(struct task_struct *prev)
    __releases(rq->lock)
{
    struct rq *rq = this_rq();

    /* 释放 prev 的引用计数 */
    if (prev)
        put_task_struct(prev);

    /* 完成 tick 的延迟处理 */
    tick_nohz_task_switch();

    /* 解锁运行队列 */
    rq_unlock_irq(rq, &rf);

    /* 执行负载均衡回调等 */
    return rq;
}

4.6 实时调度器（RT）简介

实时调度器用于对响应时间有严格要求的进程，使用 rt_sched_class，支持两种策略：

SCHED_FIFO（先进先出）：
- 没有时间片，进程一旦运行就一直运行，直到主动放弃（睡眠/yield）或被更高优先级进程抢占。
- 同优先级的进程按 FIFO 顺序排队。
- 适合短时间、高优先级的实时任务。
SCHED_RR（时间片轮转）：
- 有时间片（sched_rr_timeslice，默认 100ms），用完后排队到同优先级队尾。
- 同优先级的进程轮流运行。
- 适合需要公平分享 CPU 的实时任务。

实时优先级：1~99，数值越大优先级越高。实时进程的优先级总是高于普通进程（CFS），只要有实时进程可运行，CFS 进程就不会被调度。

运行队列：struct rt_rq，为每个优先级维护一个链表（queue[100]），同时维护一个优先级位图（active_prio），通过 __ffs() 快速找到最高优先级的非空队列。

4.7 截止时间调度器（Deadline）简介

截止时间调度器使用 dl_sched_class，基于 EDF（Earliest Deadline First，最早截止时间优先）算法：

每个实时任务有三个参数：runtime（运行时间）、deadline（截止时间）、period（周期）。
任务的 CPU 带宽 = runtime / period，所有截止时间任务的总带宽不超过核数（默认限制为 95%，预留 5% 给普通进程）。
调度时选择绝对截止时间最早的任务运行。
任务运行消耗 runtime，当 runtime 耗尽时，任务被推迟到下一个周期（deadline += period，runtime 重置）。

EDF 是最优的单处理器实时调度算法，在任务总带宽不超过 100% 时，能保证所有任务的截止时间。

4.8 负载均衡

4.8.1 为什么需要负载均衡

在多 CPU 系统中，每个 CPU 有独立的运行队列。如果不做负载均衡，可能出现有的 CPU 繁忙（运行队列很长）而有的 CPU 空闲的情况，导致 CPU 资源浪费和进程响应延迟增加。

Linux 的负载均衡在两个时机触发：

周期性负载均衡：由 rebalance_domains() 在定时器中定期执行，检查各 CPU 的负载情况，将繁忙 CPU 上的进程迁移到空闲 CPU。
唤醒时均衡：进程被唤醒时，select_task_rq() 选择一个合适的 CPU 运行该进程：
- 优先选择之前运行的 CPU（缓存亲和性，进程的内存数据可能还在该 CPU 的缓存中）。
- 如果该 CPU 繁忙，选择同调度域中空闲的 CPU。
- 如果没有空闲 CPU，选择负载最轻的 CPU。

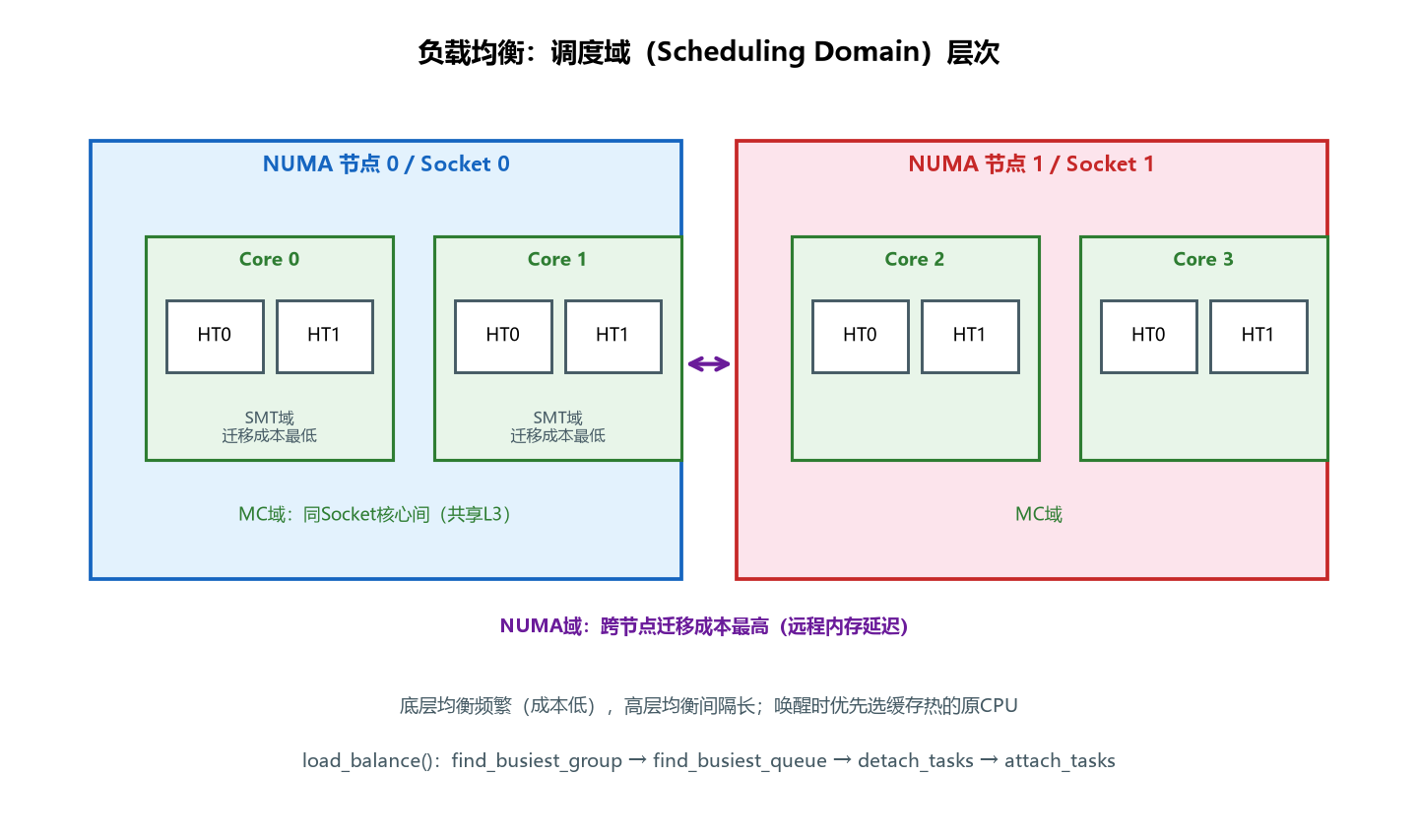

4.8.2 调度域（Scheduling Domain）

负载均衡按调度域（sched domain）层次进行，反映了 CPU 的拓扑结构：

NUMA 节点 0                    NUMA 节点 1
┌─────────────────────┐      ┌─────────────────────┐
│  Socket 0            │      │  Socket 1            │
│  ┌───────────────┐  │      │  ┌───────────────┐  │
│  │  Core 0       │  │      │  │  Core 2       │  │
│  │  (HT0, HT1)   │  │      │  │  (HT0, HT1)   │  │
│  └───────────────┘  │      │  └───────────────┘  │
│  ┌───────────────┐  │      │  ┌───────────────┐  │
│  │  Core 1       │  │      │  │  Core 3       │  │
│  │  (HT0, HT1)   │  │      │  │  (HT0, HT1)   │  │
│  └───────────────┘  │      │  └───────────────┘  │
└─────────────────────┘      └─────────────────────┘

调度域层次（从底层到高层）：

SMT 域：同一物理核心的超线程之间，共享 L1/L2 缓存，迁移成本最低。
MC 域：同一物理芯片（Socket）的不同核心之间，共享 L3 缓存，迁移成本中等。
NUMA 域：不同 NUMA 节点之间，不共享缓存，跨节点内存访问延迟高，迁移成本最高。

每一层有不同的均衡间隔和迁移成本：底层均衡频繁（因为迁移成本低），高层均衡间隔长（因为迁移成本高，只在负载严重不均时才迁移）。

4.8.3 负载均衡的核心流程

load_balance()
  → find_busiest_group()  找到最繁忙的调度组
    → 计算各组的负载（加权运行队列长度 + 历史负载）
    → 找到最繁忙的组和最空闲的组
  → find_busiest_queue()  在最繁忙组中找到最繁忙的 CPU 队列
  → detach_tasks()        从繁忙运行队列挑选并摘下可迁移任务
    → can_migrate_task() 检查 CPU 亲和性、任务热度等条件
  → attach_tasks()        把暂存任务接入目标 CPU 的运行队列

负载计算：CFS 主要使用 PELT（Per-Entity Load Tracking）：每个调度实体和运行队列都维护 runnable_avg、util_avg 等累计负载，按固定几何级数衰减（衰减周期约 32ms），既反映当前负载也保留近期历史，避免瞬时抖动造成无效迁移。负载均衡会结合调度实体和运行队列的 PELT 指标、CPU 容量与拓扑信息判断忙闲；而常说的 1/5/15 分钟平均负载（avenrun）是另一套全局统计，并不直接参与调度决策。

4.9 调度子系统总结

时钟中断 / 进程唤醒 / 主动睡眠
            │
            ▼
      schedule() → __schedule()
            │
            ▼
  处理当前进程状态（RUNNING / 睡眠出队）
            │
            ▼
  pick_next_task() 按调度类优先级选择
    ├─ stop_class    停机任务（最高优先级）
    ├─ dl_class      截止时间任务（EDF）
    ├─ rt_class      实时任务（FIFO/RR，优先级 1-99）
    ├─ fair_class    CFS 普通任务（默认）
    │     └─ 红黑树按 vruntime 排序，选最左节点
    └─ idle_class    空闲任务（最低优先级）
            │
            ▼
  context_switch()
    ├─ switch_mm()   切换页表（CR3），刷新 TLB
    └─ switch_to()   切换寄存器和内核栈（汇编）
            │
            ▼
  新进程开始运行
  update_curr() 持续更新 vruntime
  check_preempt_tick() 时间片用完 → 触发重新调度

本章要点：

模块化调度类：通过函数表实现多态，不同调度策略可插拔，高优先级调度类总是优先。
CFS 虚拟运行时间：用 vruntime 代替传统时间片，按权重公平分配 CPU 时间，红黑树高效选择最小 vruntime。
每 CPU 运行队列：避免全局锁竞争，每个 CPU 独立调度。
唤醒补偿与粒度控制：新唤醒进程给予一定补偿但不超过限度，最小运行粒度避免频繁切换。
层次化负载均衡：按 CPU 拓扑（SMT/MC/NUMA）分层均衡，迁移成本低的层均衡频繁。

第四章调度子系统

第四章调度子系统

4.1 操作系统原理：CPU 调度的本质

4.1.1 为什么需要调度

4.1.2 调度算法的演进

4.1.3 抢占式调度与非抢占式调度

4.2 Linux 调度器架构：调度类

4.2.1 模块化调度类设计

4.2.2 五种调度类

4.2.3 调度策略与 nice 值

4.3 运行队列：`struct rq`

4.3.1 每 CPU 运行队列

4.3.2 CFS 运行队列：`struct cfs_rq`

4.4 CFS 完全公平调度器

4.4.1 CFS 的核心思想

4.4.2 调度实体：`struct sched_entity`

4.4.3 更新当前进程的 vruntime：`update_curr()`

4.4.4 入队：`enqueue_entity()`

4.4.5 出队：`dequeue_entity()`

4.4.6 选择下一个进程：`pick_next_entity()`

4.4.7 周期性调度：`task_tick_fair()` → `check_preempt_tick()`

4.4.8 CFS 的唤醒抢占：`check_preempt_wakeup()`

4.4.9 CFS 带宽控制：给一组进程限 CPU

4.5 调度主流程：`schedule()` → `__schedule()`

4.5.1 调度的入口

4.5.2 `__schedule()` 详解

4.5.3 `pick_next_task()`：按调度类优先级选择

4.5.4 `finish_task_switch()`：切换后的清理

4.6 实时调度器（RT）简介

4.7 截止时间调度器（Deadline）简介

4.8 负载均衡

4.8.1 为什么需要负载均衡

4.8.2 调度域（Scheduling Domain）

4.8.3 负载均衡的核心流程

4.9 调度子系统总结

评论

留下评论

第四章 调度子系统

4.1 操作系统原理：CPU 调度的本质

4.1.1 为什么需要调度

4.1.2 调度算法的演进

4.1.3 抢占式调度与非抢占式调度

4.2 Linux 调度器架构：调度类

4.2.1 模块化调度类设计

4.2.2 五种调度类

4.2.3 调度策略与 nice 值

4.3 运行队列：struct rq

4.3.1 每 CPU 运行队列

4.3.2 CFS 运行队列：struct cfs_rq

4.4 CFS 完全公平调度器

4.4.1 CFS 的核心思想

4.4.2 调度实体：struct sched_entity

4.4.3 更新当前进程的 vruntime：update_curr()

4.4.4 入队：enqueue_entity()

4.4.5 出队：dequeue_entity()

4.4.6 选择下一个进程：pick_next_entity()

4.4.7 周期性调度：task_tick_fair() → check_preempt_tick()

4.4.8 CFS 的唤醒抢占：check_preempt_wakeup()

4.4.9 CFS 带宽控制：给一组进程限 CPU

4.5 调度主流程：schedule() → __schedule()

4.5.1 调度的入口

4.5.2 __schedule() 详解

4.5.3 pick_next_task()：按调度类优先级选择

4.5.4 finish_task_switch()：切换后的清理

4.6 实时调度器（RT）简介

4.7 截止时间调度器（Deadline）简介

4.8 负载均衡

4.8.1 为什么需要负载均衡

4.8.2 调度域（Scheduling Domain）

4.8.3 负载均衡的核心流程

4.9 调度子系统总结

评论

留下评论

第四章调度子系统

4.3 运行队列：`struct rq`

4.3.2 CFS 运行队列：`struct cfs_rq`

4.4.2 调度实体：`struct sched_entity`

4.4.3 更新当前进程的 vruntime：`update_curr()`

4.4.4 入队：`enqueue_entity()`

4.4.5 出队：`dequeue_entity()`

4.4.6 选择下一个进程：`pick_next_entity()`

4.4.7 周期性调度：`task_tick_fair()` → `check_preempt_tick()`

4.4.8 CFS 的唤醒抢占：`check_preempt_wakeup()`

4.5 调度主流程：`schedule()` → `__schedule()`

4.5.2 `__schedule()` 详解

4.5.3 `pick_next_task()`：按调度类优先级选择

4.5.4 `finish_task_switch()`：切换后的清理
